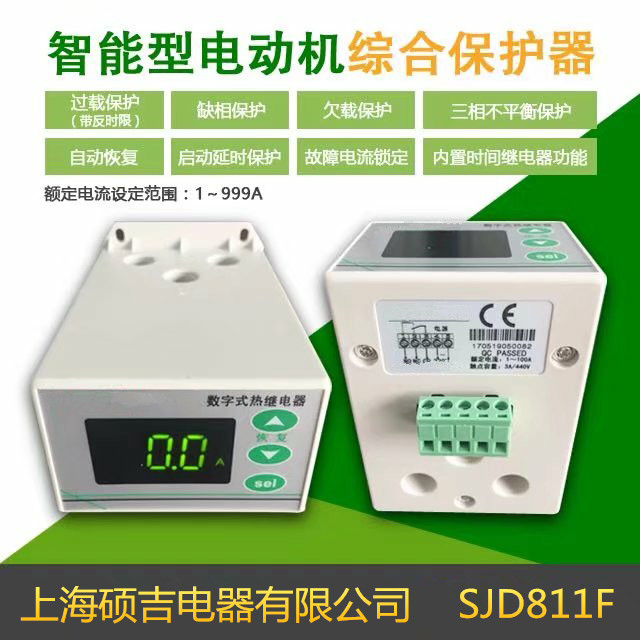

SJD811F智能數字式熱繼電器/電動機綜合保護器(定時限)0.1-999A
一、產品概述

SJD811F智能數字式熱繼電器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。 SJD811F智能數字式熱繼電器采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當電動機發生故障時，內部繼電器觸點斷開，切斷電動機電源。

二、主要功能
  ● 過載保護（帶反時限） ● 缺相保護   ● 欠載保護 ● 自動恢復   ● 啟動延時保護 ● 故障電流鎖定   ● 三相不平衡保護 ● 內置時間繼電器功能
三、主要技術指標

四、操作指南

• 查看A、 B 、 C 三相電流

正常工作時顯示三相平均電流，按“ Sel ”鍵可以切換顯示 A 、 B 、 C 三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為 0 ）。

• 電動機額定電流值設置（整定電流）

長按“ Sel ”鍵 2 秒，顯示“設定”，用“ 5 ”或“ 6 ”鍵改變?cè)O(shè)定值（按住“ 5 ”或“ 6 ”鍵不放可連發），設置好后按“ Sel ”鍵退出設置狀態。

• 告警（保護）狀態恢復

發生故障告警時，會在顯示屏上閃爍顯示故障原因，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按“ 5 ”或“ 6 ”鍵即可從保護鎖定狀態恢復，需確認與星三角啟動沒有沖突，電子打標。也可給保護器重新上電來恢復。

• 參數設置

在顯示電流的狀態下，長按“ 5 ”鍵 5 秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“ F xx ”，其中 xx 是兩位數字，表示參數代碼。用“ 5 ”或“ 6 ”鍵可選擇參數代碼，按“ Sel ”鍵則顯示該參數代碼對應的參數值，這時再用“ 5 ”或“ 6 ”鍵即可對參數值進行設置。設置完成后再按“ Sel ”鍵，回到顯示參數代碼狀態。 內部參數代碼如下表所示 ：

五、基本工作原理

• 二次互感

通過設定參數F19，可啟用二次互感。當使用 800 ： 5 的線圈時， F19 應該設定為 160 ；當使用 500 ： 5 的線圈時， F19 應該設定為 100 。

• 過載保護

定時限模 式：當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數 F13 ），繼電器斷開，切斷電動機電源。

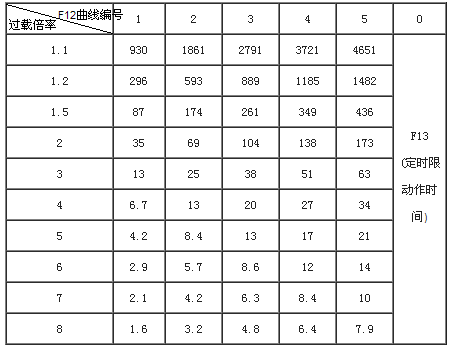

反時限模式： 負載電流超過額定電流越多，則過載動作時間越短?？筛鶕?jù)不同電機的特性選擇不同的反時限曲線，各曲線動作時間見下表： 單位：秒

• 欠載保護

當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數 F15 ），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請?jiān)O(shè)置參數 F15 。

• 啟動延時保護

對于重載啟動，可能會因?yàn)閱?dòng)時間過長，反復觸發過載保護而無法啟動。這種情況下可以設置啟動時間（ F18 ），保護器會在若干秒內暫時屏蔽過載保護。   為了避免在啟動時間內因堵轉而燒毀電動機，可以設置堵轉電流 (F16) 和堵轉動作時間（ F17 ）。當負載電流超過設定的堵轉電流，并且持續時間達到設定的堵轉動作時間時，接觸器繼電器斷開，切斷電動機電源。例如F18=30， F11=50 ， F16=3 ， F17=5 時，在電動機啟動的 30 秒內不進行過載檢測，但是如果電動機通電后， 5 秒內電流沒有降到 150A （ 50 × 3 ）以下，就會觸發啟動延時保護。   啟動延時保護必須在啟動時間（F18）不為 0 的時候起作用。

• 三相不平衡保護

三相不平衡率的定義為：任意一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。   當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數 F22 ）時，繼電器斷開，切斷電動機電源。

• 缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相動作時間（ F23 ）一般比三相不平衡動作時間（參數 F22 ）設定得要短。

• 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因?yàn)榕及l(fā)性故障而長時間停機?？梢杂脜?shù)F51、 F52 、 F53 自由設定自動恢復的行為：例如 F51=3 ， F52=15 ， F53=60 ，其效果是：發生故障停機后，過 15 分鐘自動恢復（ F52=15 ），這樣可以重試 3 次 (F51=3) ，如果故障重復發生 3 次以上，并且重復故障的間隔時間短于 60 分鐘 (F53=60) ，則鎖定在停機狀態，需要人工恢復。   此功能默認關閉，使用時需確保安全，自動恢復時與星三角沒有沖突。

• 時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數 F61 設定，這時顯示器上顯示倒計時。相當于一個延時啟動的時間繼電器功能。 F61=0 表示關閉時間繼電器功能。

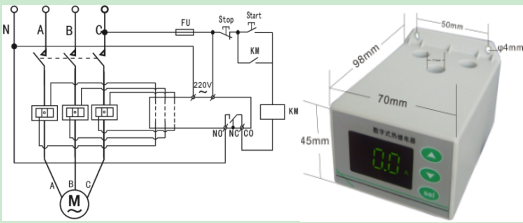

六、接線與安裝
